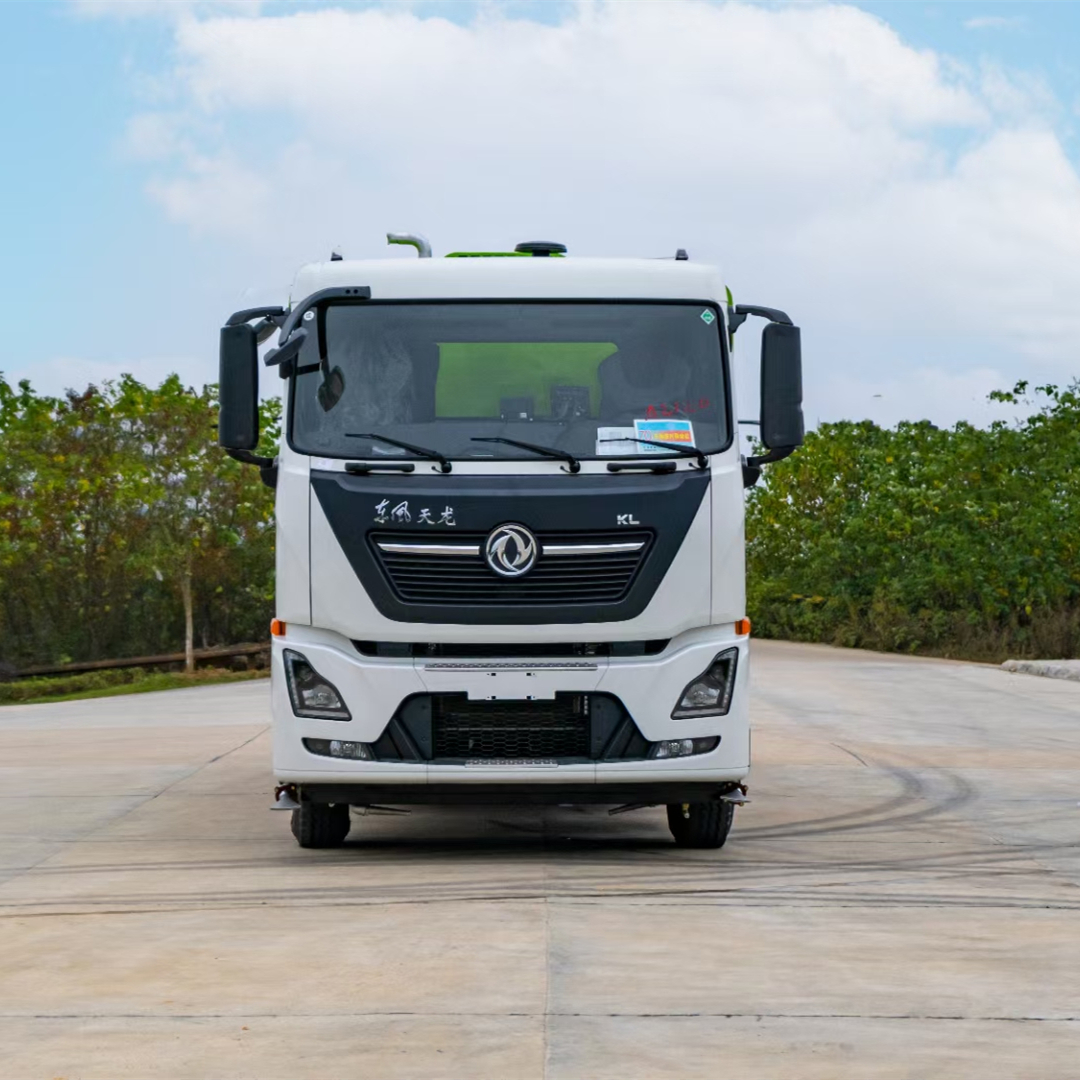

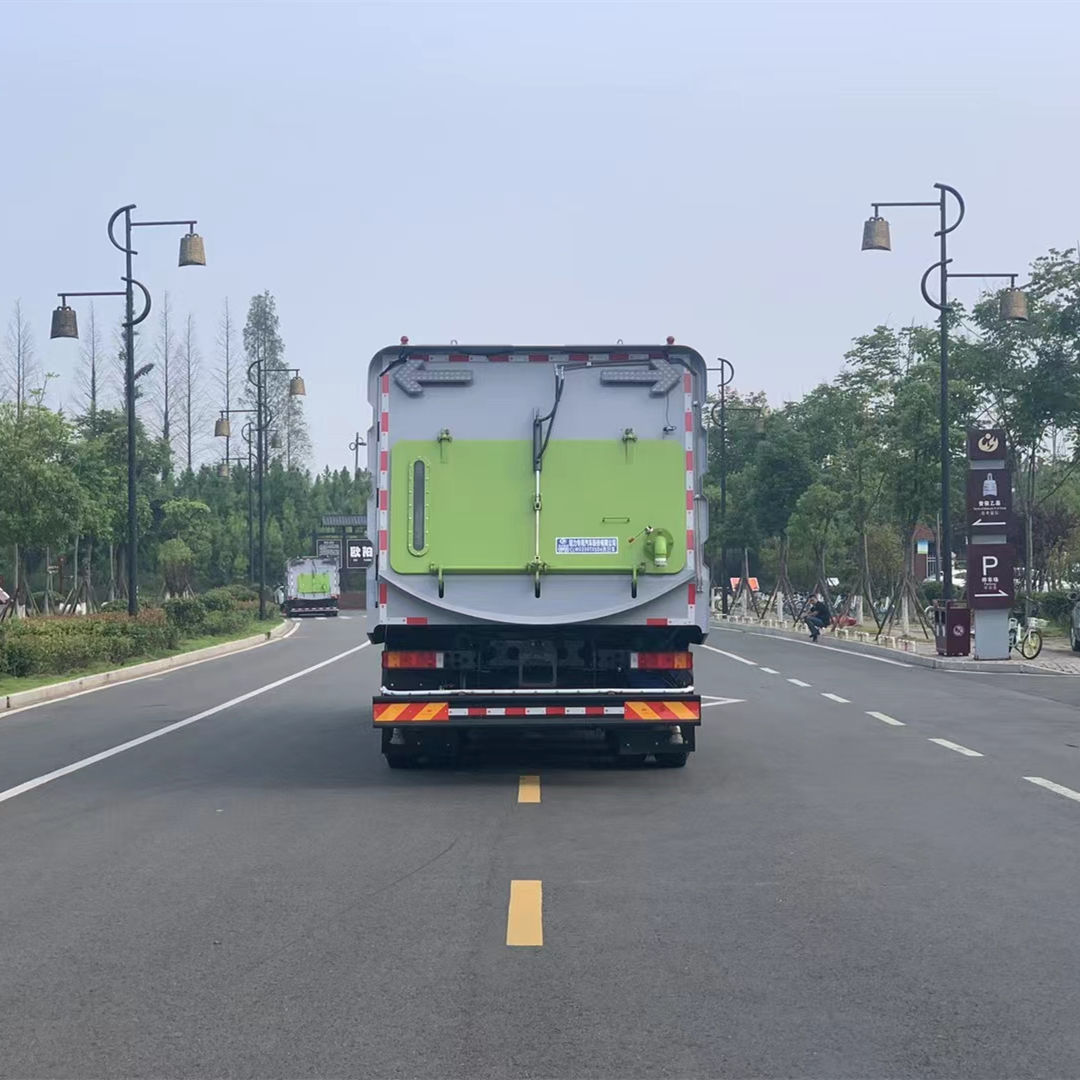

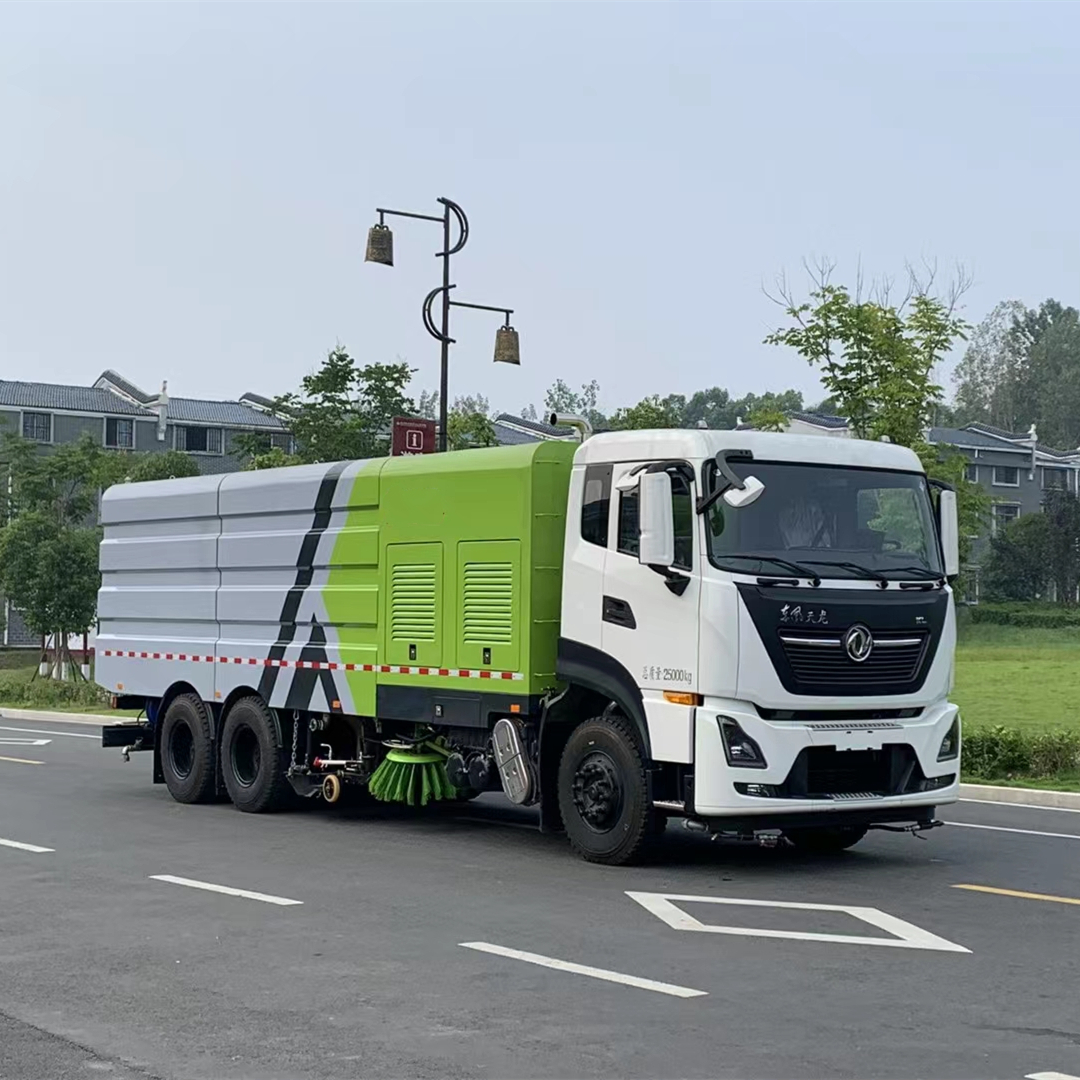

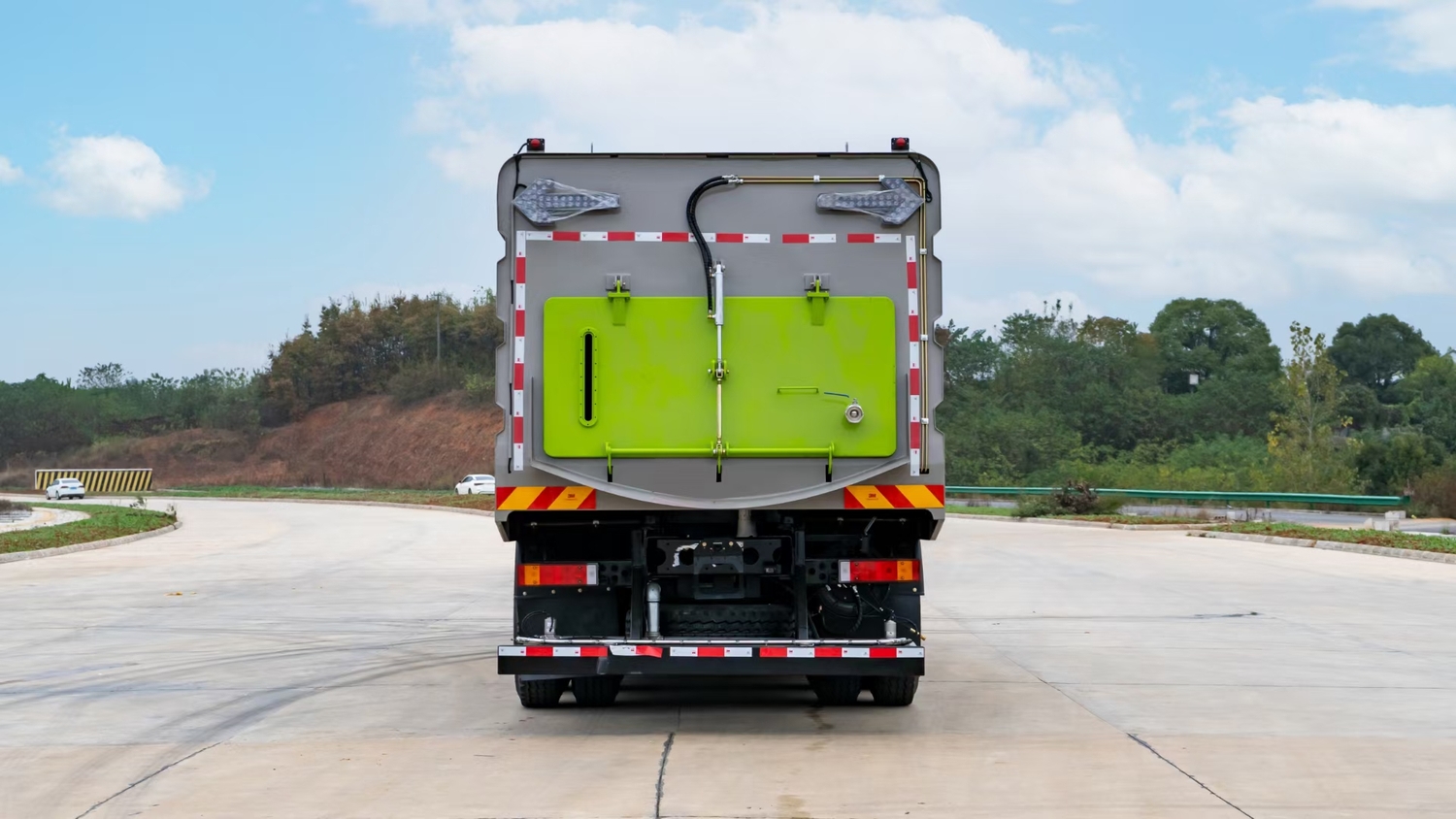

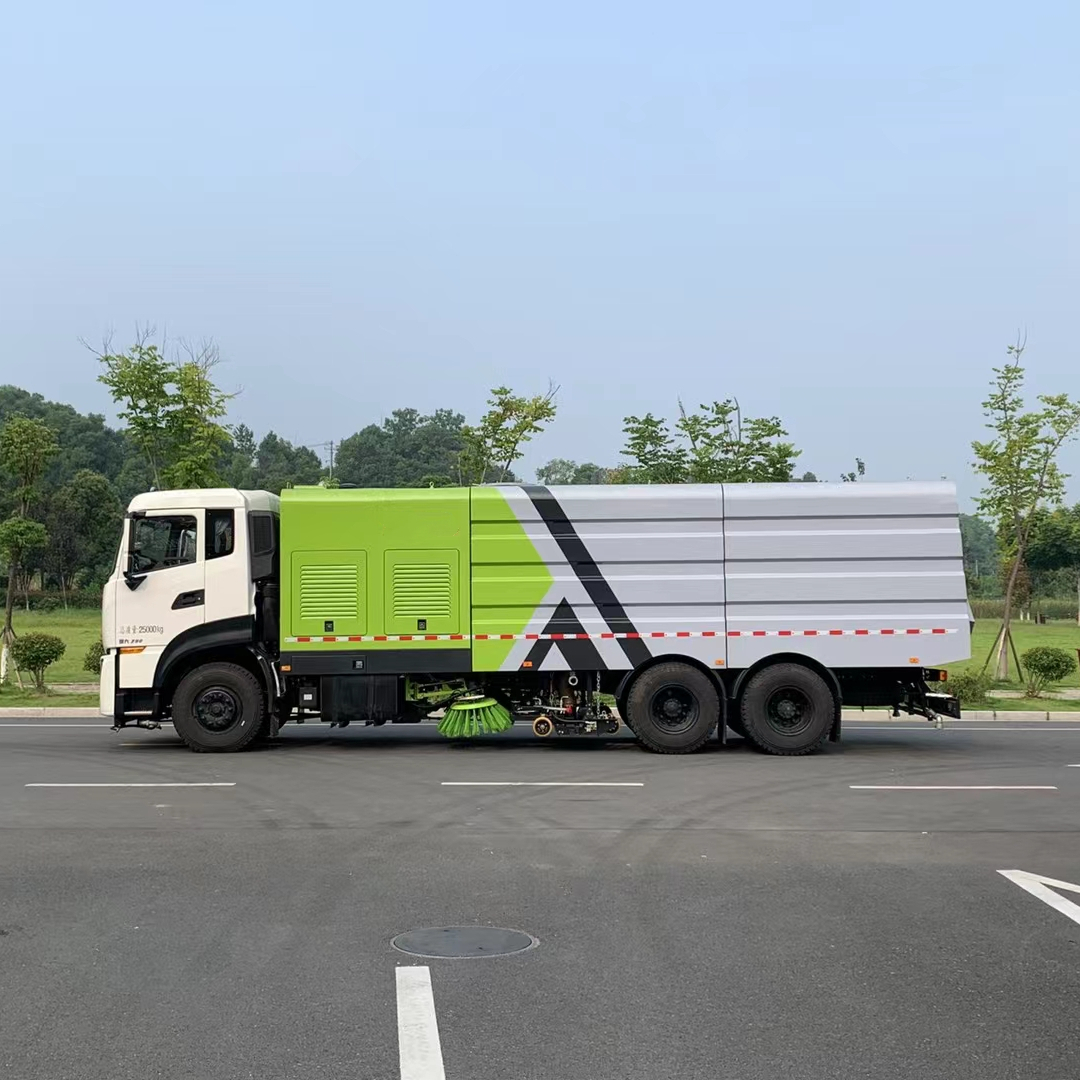

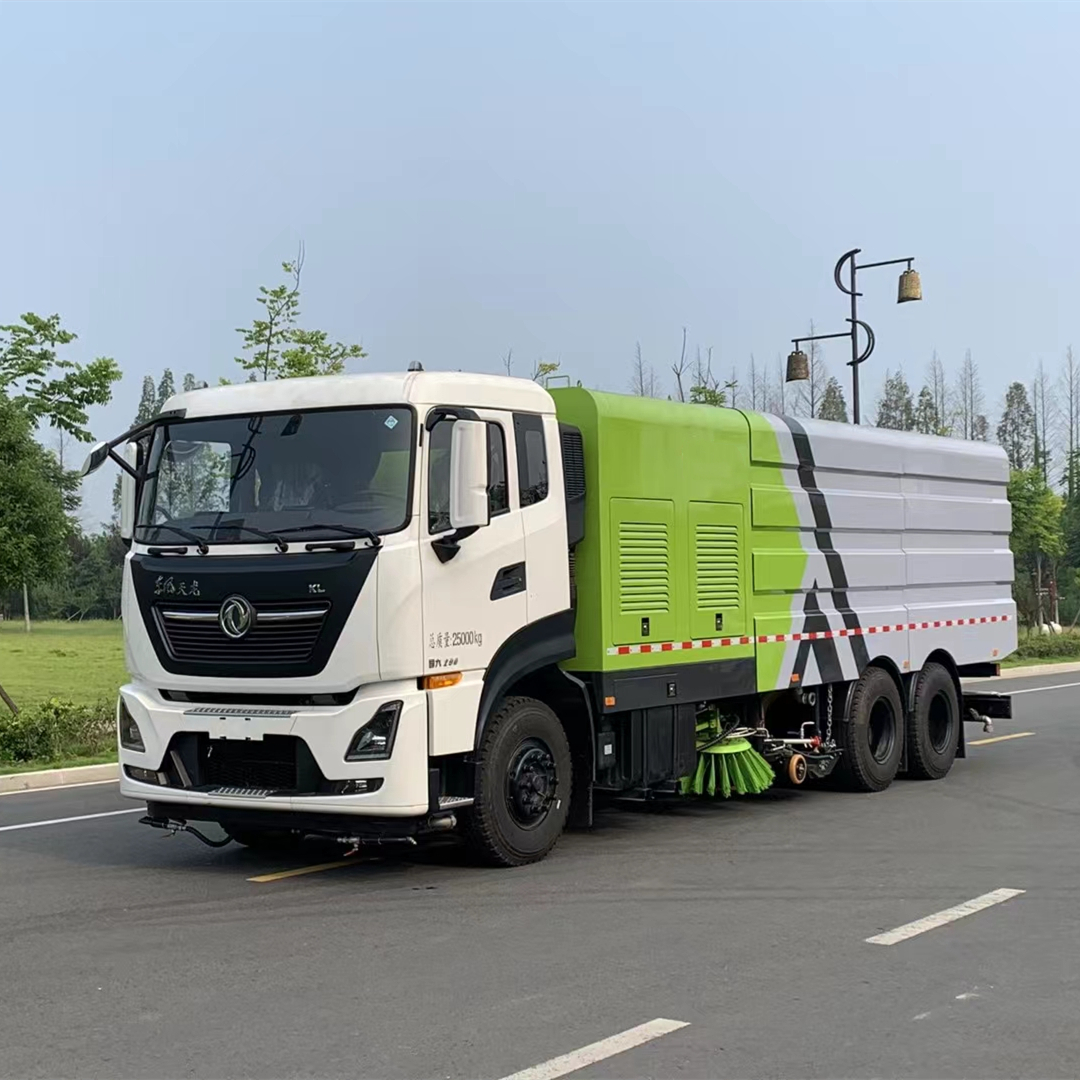

東風天龍洗掃車

車輛概述

洗掃車具有路面清洗、路面清掃路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 多種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達95%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣 。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業?？梢韵駷⑺囈粯訉β访孢M行低壓沖洗作業。

洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁、隔離墻

避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。

整車詳解

本洗掃車采用東風天龍國六二類底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、垃圾箱自潔，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成：

【主要技術參數】
總質量(Kg)	25000	罐體容積(m3)
額定載質量(Kg)	7145,8255,7210,8320	外形尺寸(mm)	10600,10800,10060× 2500,2550×3350
整備質量(Kg)	17660,16550	駕駛室準乘人數(人)	3,2
接近角/離去角(°)	20/15	前懸/后懸(mm)	1480/2420,1480/2880,1480 /2270,1500/2400,1500/286 0,1500/2250
軸數	3	軸距(mm)	4350+1350,5350+1350,5700 +1350
軸荷(Kg)	7000/18000(二軸組)	最高車速(Km/h)	89
其它	該車主要用于清洗道路,主要專用裝置為掃刷、吸盤、水箱、垃圾箱。
【底盤技術參數】
底盤型號	DFH1250D4	底盤名稱	載貨汽車底盤（二類）
商標名稱	東風牌	生產企業	東風商用車有限公司
外形尺寸(mm)	9270,9355,10270,10355,10 705,9650×2500,2530× 3075,3190,3370	輪胎數	10
接近角/離去角(°)	20/13,20/12,20/28	輪胎規格	295/80R22.5 18PR,11.00R20 18PR
鋼板彈簧片數	3/10,3/4,9/10	前輪距(mm)	2010,2040,2070
燃料種類	柴油	后輪距(mm)	1860/1860,1880/1880
排放標準	GB3847-2005,GB17691-2018國Ⅵ
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
D6.7NS6B290 DDi75E350-60 DDi75E300-60	東風康明斯發動機有限公司 東風商用車有限公司東風商用車有限公司	6700 7500 7500	213 257 220

一、功能演示

	洗掃車是集掃路車、灑水車和 高壓清洗車功能于一體的新型路面清洗設備， 特別適用于清潔城市道路路面、路緣、路緣石。 對路面的粉塵有著傳統掃路車、灑水車、高壓清洗車 無法做到的清潔功能，能在一次作業中完成清掃、 高壓清洗和垃圾、污水收集， 而且具有高壓噴霧降塵功能。 洗掃車采用“中置兩立掃+中置寬幅吸嘴+內置高壓水噴桿+左、 右高壓側噴桿”裝置結構。
	駕駛室后下方標配低壓前沖， 由低壓水泵產生的水流， 可以像灑水車一樣對路面進行大面積沖洗， 沖洗寬度可達24米。
	由高壓水泵產生的后噴霧， 可以在洗掃過程中對路面進行噴灑保濕， 起到美化路面的作用。
	左右噴桿安裝在吸盤上， 隨吸盤升降，結構簡單緊湊， 保證噴水桿的離地高度固定不變，達到最佳清洗效果， 可方便清洗路緣和石立面。

	廂體采用傾翻卸料，帶高壓沖洗自潔裝置。 垃圾箱自潔裝置可在垃圾箱卸料時幫助卸料， 沖洗附著在箱體內壁上的殘留垃圾。
	洗掃車右后側裝有機械式自動卷繞沖洗卷盤， 配17M高壓軟管，可用于清行車身和其他需要清洗的地方。 手持不銹鋼噴槍配快速接頭，能方便地與沖洗卷盤連接或脫開， 產生的高壓水流可輕松沖去路邊小廣告。

二、細節描述

副發動機	副發動機和風機是清掃車的兩大核心部件、 副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放， 從而實現路面清潔作業。
控制開關	控制開關采用德國西門子電控開關，集成疊加設計，駕駛室電液集中控制，智能化操作，方便快捷。

風機	副發動機和風機是清掃車的兩大核心部件、 副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放， 從而實現路面清潔作業。風機采用大功率耐磨離心式免維護風機， 無噪音，效率高風量大，使用壽命長。
監控屏	車輛右掃盤及垃圾箱后部設置高清晰監視探頭， 駕駛室內設置高清晰液晶顯示器，畫面可分別切換到右掃盤位置及垃圾箱后部位置，作業時，可對掃盤作業工況和整車作業質量進行監控。
電磁隔膜泵	進口電磁水泵，12V/24V，控制掃刷上方的噴水支架，有效對掃盤掃刷產生的二次揚塵進行抑塵。

電磁閥組	電磁閥組是車輛液壓系統的核心部件，控制整車液壓驅動， 雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、 后門開閉等一系列機械操作，隨車配備的有電磁閥控制盒罩， 有效避免灰塵及垃圾物進入盒內。
馬達	擺線馬達采用三洋或山東瑞諾馬達， 能帶動掃刷高速旋轉， 使用壽命長，穩定可靠，故障率低！
離合器	自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。 在使用過程中具有高度耐磨、 使用壽命長、低噪音、低油耗量和節省成本的優點。
吸盤吸嘴	吸嘴內設有噴水桿，高壓洗滌噴嘴布置在吸嘴內部， 不但清洗效果好， 還能最大限度減少高壓水氣流沖起污物產生的二次污染。

高壓水泵	采用柱塞式高壓水泵，流量合適，壓力高， 允許最大壓力達到12Mpa,耐腐蝕，不阻塞。
氣控箱	一體式氣動控制箱，裝在車輛尾部， 實時查看氣動控制閥機械作業情況， 也能第一時間排查問題所在，降低氣動閥故障率， 延長車輛作業時長。
高壓分水閥	高壓分水閥是由高壓卸荷閥和高壓調壓閥組成， 卸荷閥的主要功能是自動控制泵的卸荷或加載，能更好的保護高壓水泵等關鍵零部件， 為高壓水路系統正常作業提供保障。
低壓水泵	低壓水泵采用威龍80QZF-60/90N離心式自吸式灑水車泵，流量60m3/h，揚程90m，輸入轉速1180r/min，性能穩定、效率高

防護裝置	車輛側方安裝防護欄安全裝置，采用全鋁合金材質制作， 能實現側面防護裝置的輕量化，結構簡單，便于拆卸和維修， 且維修成本低。
箱體	箱體采用全不銹鋼304，耐腐蝕，抗氧化，不含鉛，不生銹，方便清洗，易于保養。垃圾箱后門為不銹鋼一體板，卸料口均為不銹鋼材質。

掃刷

風機皮帶

東風天龍洗掃車參數表

整車	車型	洗掃車
	整車型號	HYS5250TXSE6
	外形尺寸	10060×2500×3350mm
	總質量	25000kg
	整備質量	17660kg
底盤	品牌	東風
	駕駛室	天龍
	型號	DFH1250D4
	軸距	4350+1350mm
	發動機	康機 290，300，350 馬力
	輪胎	11.00R20 或 295/80R22.5
上裝	水箱容積	11m3
	垃圾箱容積	10m3
	副發動機	康明斯 170 馬力
	洗掃作業	最大洗掃寬度（含路緣清洗寬度）	3.5m
		最大洗掃寬度（不含路緣清洗寬度）	3.2m
		洗掃速度	≤5 Km/h
		清洗水額定壓力	16MPa
		清洗水額定流量	122L/min
	清掃作業	清掃寬度	3.5m
		清掃速度	≤5 Km/h
		最大清掃能力	17500 M2/h
	垃圾箱卸料角	≥48°
	低壓沖洗寬度	24m
選裝	可加裝雪鏟、雪滾等

*注：此參數為廠家標配，實際參數根據客戶需求有所不同

三、隨車配件

后門密封條	風機密封條
吸盤口密封圈	消防水帶
高壓水泵皮帶	手壓泵撐稈
高壓水槍

四、售后服務承諾

保修年限、范圍、保修條件

有關底盤部分和副發動機的售后服務由使用單位在本地技術服務站進行維修（不在上裝保修范圍內）。改裝部分由我公司實行“三包”，質保期12個月，易損件除外，在保修期內車輛發生的質量問題（人為損壞除外）由我公司免費維修。質保期滿后，我公司對其產品實行終生維護，工時費、差旅費、修理費僅按成本計算。

解決問題、排除故障（技術支持）

當所供車輛發生故障時，接到用戶故障電話后，解決質量或操作問題響應時間24小時，郵件寄出時間72小時，當需要售后人員上門解決問題時，我公司售后服務部人員將在72小時內趕到現場提供服務。

全國各地快速上門

東風掃路車清掃車洗掃車鏟雪車高空作業車作為環衛設備之一，是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備?？蓮V泛立用于干線公路，市政以及機場道面、城市住宅區、公園等道路清掃。路面掃路車不但可以清掃垃圾，而且還可以對道路上的空氣介質進行除塵凈化，既保證了道路的美觀，維護了環境的衛生，維持了路面的良好工作狀況，有減少和預防了交通事故的發生以及進一步延長了路面的使用壽命。掃路車極大地解放了環衛工人的工作強度，提高了工作效率，減少了揚塵等二次污染。

該車輛可根據客戶需求裝配雪鏟，升降平臺，高炮。充分利用空間，實現一車多用。

鄭重承諾：公司所售車輛，全國上戶無憂，如因我公司車輛問題不能上牌，上不了戶。全額退款，并賠償客戶損失。所有車型均采用原裝底盤，我公司對產品質量嚴格把關，產品售后由我公司負責到底。上裝部分免費保修一年，售后服務省內24小時到位，省外48小時到位處理，終身提供技術指導服務，配件成本供應，手工免費。

售后服務：底盤和上裝三包售后服務一年或三萬公里
付款方式：預付定金生產，提車前付清余款 分期付款（手續簡單）
分期付款：首付比率30%
運輸方式：來公司自提或公司物流部門代送車
維修服務方式
1、保修年限、范圍，保修條件
有關底盤部分的售后服務由使用單位在本地底盤廠家的技術服務站進行維修。
改裝部分由我公司實行“三包”，質保期一年，在保修期內車輛發生的質量問題（人為損壞除外）由我公司免費維修；如在質保期內因我公司產品質量造成的經濟損失由我公司承擔。質保期滿后，我公司對其產品實行長期保修直到法定報廢年限止，修理費按配件成本計算，免收工時費、差旅費。
為了做好售后服務工作，我公司每季度對質保期內的車輛進行一次巡檢，每半年免費為客戶進行保養一次；對質保期已過的車輛，每年為客戶上門免費服務保養一次。
2、解決問題、排除故障（技術支持）
當所供車輛發生故障時，接到用戶故障電話后，解決質量或操作問題響應時間不超過四小時，郵件寄出時間不超過十二小時，當需要售后人員上門解決問題時，我公司售后服務部人員將在四十八小時內趕到現場提供服務。
3、技術培訓
車輛到達使用現場后，我方派專業技術人員到達現場對指定的操作人員進行操作、保養和維護等方面的培訓，培訓時間不少于24小時（3個工作日，如業主方需要可延長至買方認可為止）。培訓結束后，由我方對技術人員進行實地考核，對考核不合格者繼續進行培訓，直到達到合格為止。
業主方操作人員獨立操作后，我方派出技術人員隨車指導操作、保養和維修，
如業主方更換操作人員，我方將免費繼續提供操作培訓，直至車輛達到報廢年限為止。
