東風掃路車清掃車洗掃車鏟雪車高空作業車作為環衛設備之一，是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備?？蓮V泛立用于干線公路，市政以及機場道面、城市住宅區、公園等道路清掃。路面掃路車不但可以清掃垃圾，而且還可以對道路上的空氣介質進行除塵凈化，既保證了道路的美觀，維護了環境的衛生，維持了路面的良好工作狀況，有減少和預防了交通事故的發生以及進一步延長了路面的使用壽命。掃路車極大地解放了環衛工人的工作強度，提高了工作效率，減少了揚塵等二次污染。

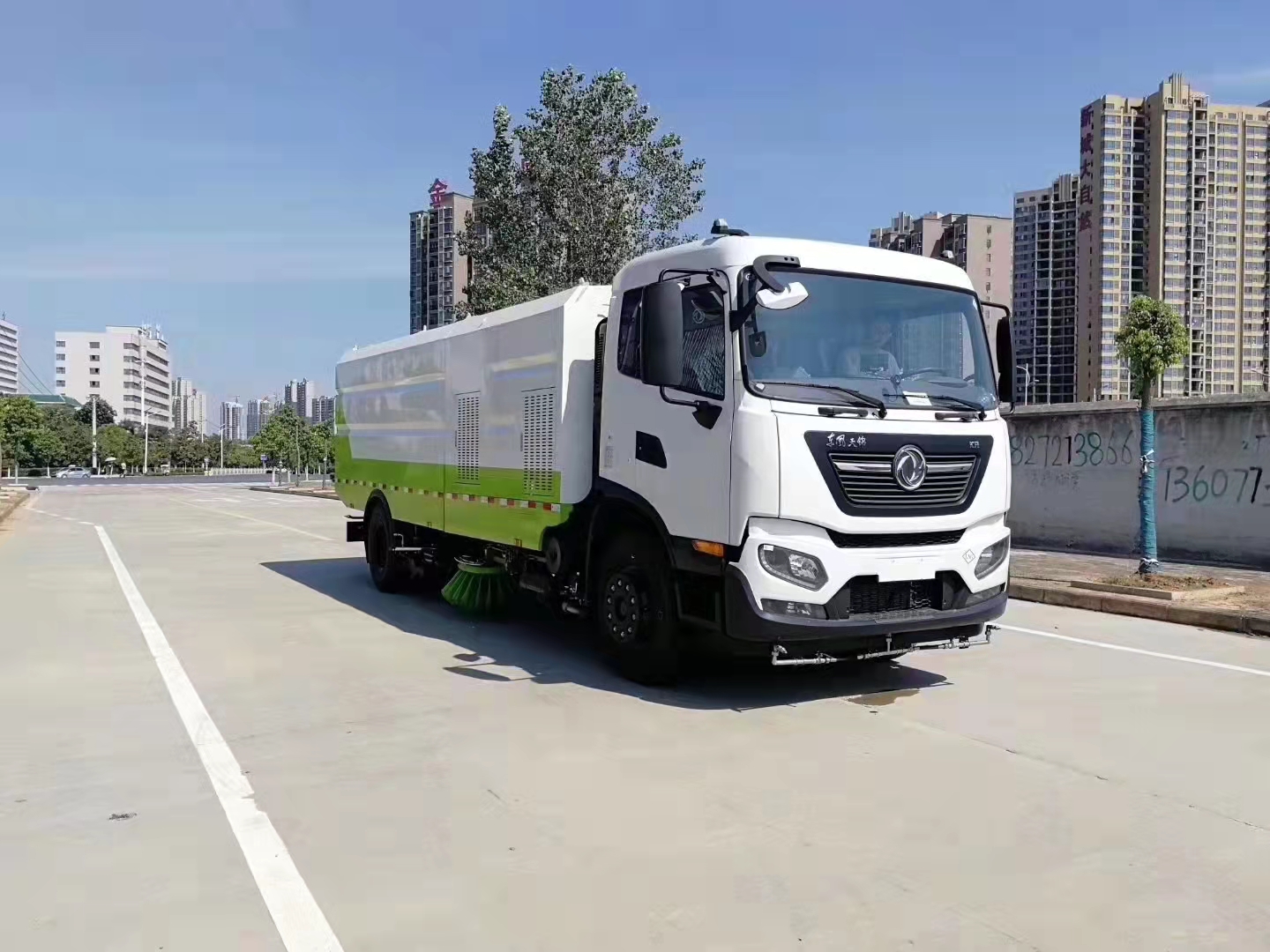

東風新能源型天然氣洗掃車
【整車技術參數】 |
| 總質量(kg) | 18000 | 罐體容積(m3) |
|
額定質量(kg) | 6420,6355 | 外形尺寸(mm) | 9050X2520,2550X3100 |
整備質量(kg) | 11450 | 駕駛室準乘人數(人) | 2,3? |
| 接近角/離去角 | 17/11?(°)? | 前懸/后懸(mm) | 1250/2200 |
軸荷(kg) | 6500/11500 | 最高車速(km/h) | 88 |
備注： | 備注：1、該車主要專用裝置為洗掃總成,用于道路清掃。僅采用5600mm軸距。2、側、后防護材料均 為Q235,螺栓連接;后防護截面尺寸:230×50,下邊緣離地高:450mm。3、ABS的型號 及生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,J ABS/ 焦作博瑞克控制技術有限公司。 |
【底盤技術參數】 |
底盤型號 | EQ1180GL6NJ | 底盤名稱 | 載貨汽車底盤 |
商標名稱 | 東風牌 | 生產企業 | 東風汽車集團有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距(mm) | 4200,4500,4700,5100,5600 |
輪胎規格 | 10.00R20,295/80R22.5 |
鋼板彈簧片數 | 9/11+8 | 前輪距(mm) | 1920,1950,1970,2040 |
燃料種類 | NG | 后輪距(mm) | 1820,1870 |
排放依據標準 | GB18285-2005,GB17691-2018國Ⅵ |
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 |
YCA07220N-60 | 廣西玉柴機器股份有限公司 | 6871 | 162 |
洗掃車簡介：
●
垃圾箱外形采用長方體的造型，箱體受力均勻，結構性能強，美觀。垃圾箱采用不銹鋼制作，永不銹蝕。
●
工作裝置采用“中置兩盤掃+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿”布置形式。
●
中置兩盤掃（掃盤可單獨控制）+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿（左右高壓側噴管可獨立控制）結構，實現路面的洗掃及吸塵。
●
左右側噴桿V形布置和吸嘴內置主噴桿無間隙高壓噴嘴噴水布置，有效的將清洗后的污水和垃圾全部歸攏趕至吸嘴處，并吸收于污水垃圾箱內，使路面不留塵土、積水，路面清洗、刷掃和污水回收效果佳。
●
清水箱和垃圾箱分體布置，有效空間利用最大化，一次連續作業時間長。同時在作業過程中可通過污水排放裝置對污水進行排放，隨時加清水繼續作業；垃圾箱采用雙油缸自卸卸料，箱內同時設有大流量高壓噴嘴，可快速沖洗垃圾箱.
●
左右高壓側噴桿具有雙向自動避障保護及復位功能?？纱蟠鬁p少左右高壓側噴桿損壞，作業時整車安全性也提高。
●
中置寬吸嘴具有液壓浮動功能，有效的延長橡膠滾輪的壽命。
●
采用PLC編程、智能化控制系統，電、液、氣集中控制，駕駛員可在駕駛室內完成各種動作的操作。
洗掃車詳細技術說明：
底盤配置：型號EQ1180GL6NJ,發動機玉柴220N一60，駕駛室T702，電動玻璃，變速箱DC7J100TC，軸距5600mm，大梁250（7十5）雙層直通，前橋5T，后橋10T，前后板簧9/11，輪胎10.00R20鋼絲胎：然料種類CNJ，可選裝（LNG）：單側掛汽瓶4個每個汽瓶120升，續航里程500左右：帶行車記錄儀，汽囊座椅，ABS，電動熄火，排氣制動，燈光調節。
整車配置
該洗掃車采用東風天錦國六二類底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右高壓側噴高、吸盤內置高壓主噴桿、氣動系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
改裝組件說明：
東風華神國六底盤，配備玉柴220N-60等各型號發動機。
2、副發動機采用康明斯170馬力副發動機。
3、免維護自動離合器，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
4、大功率免維護離心風機，噪音低、效率高、風量大，使用壽命長。
5、威龍低壓水泵。
6、品孚高壓水泵。
7、索諾天工、岡田精工，氣動閥，氣動閥門。
8、副發動機加裝雙空氣濾芯，機油濾芯，有效防止副發動機進灰塵，導致拉缸。
9、車輛尾部倒車影像。
10、車輛尾部手動操作盒。
11、車輛尾部后噴霧。
12、車輛自帶20M高壓洗車卷揚。
13、車輛中前部氣動控制前沖。
14、左右立掃為單掃盤，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開控制，可實現右掃和全掃等不同的作業模式。
15、吸盤的吸口寬度達到2300mm，確保作業總寬度大于3.2m。4個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。
16、吸盤內有高壓噴水裝置，噴嘴布置在吸盤內部，能最大限度沖洗路面。左右高壓噴水支架安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水支架達到最佳的沖洗效果。

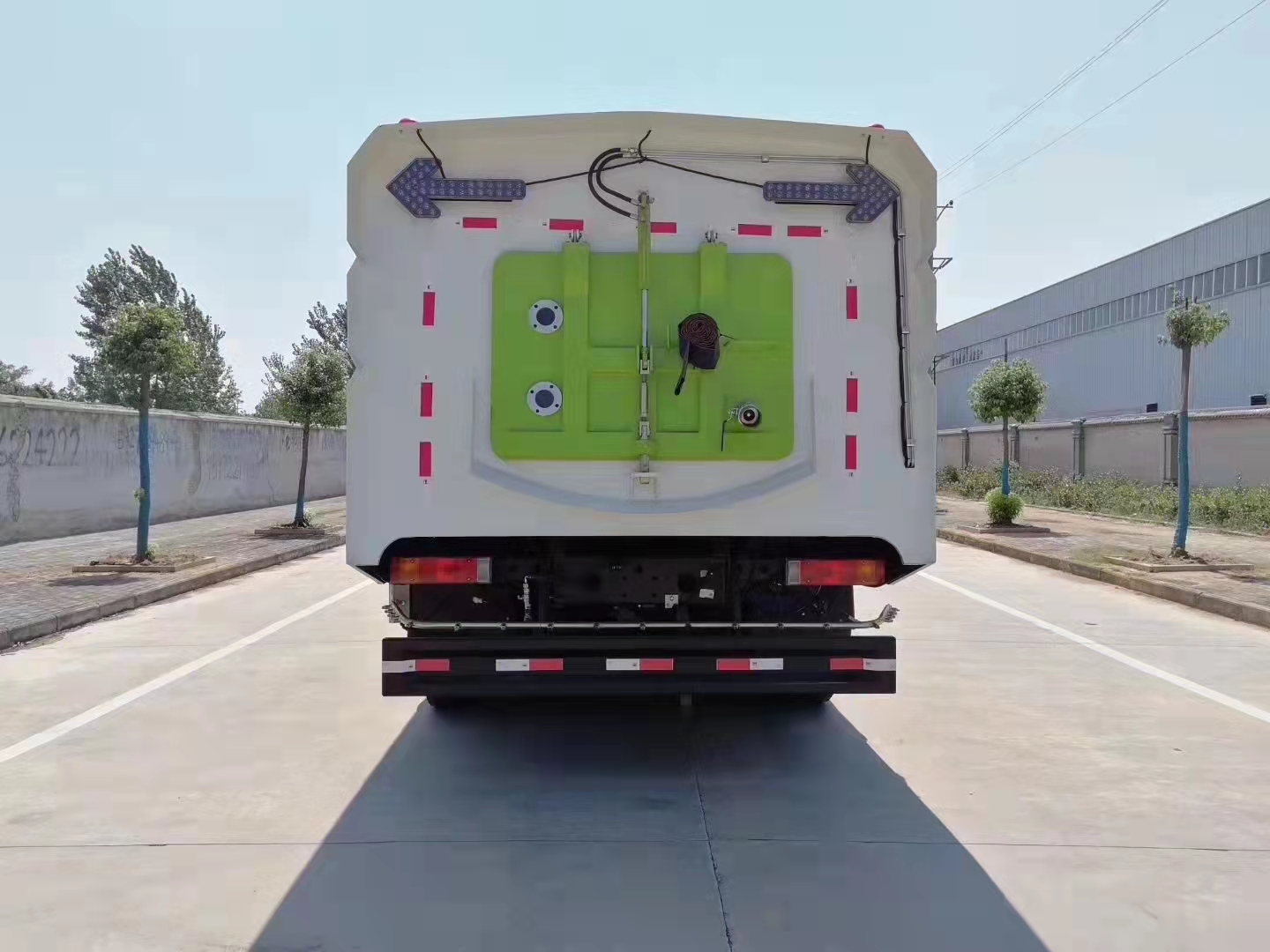

后部采用LED箭頭燈警示燈，提高行車作業安全。
18、掃盤擺線馬達采用三洋馬達，使用壽命長穩定可靠，故障率低。
19、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。
20、采用海普瑞斯液壓電磁閥，關鍵電控元件采用施耐德電器開關，可靠性高，使用壽命長。
21、PLC駕駛室操作作業。
22、手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。
23、不銹鋼垃圾箱，容積達7m3，廂體采用傾翻卸料。
24、水箱，容積達9m3。
25、非不銹鋼件經防銹處理，經久耐用。
26、車身顏色多種可選，順祝商祺！
19）、垃圾箱采用4mm不銹鋼材質，可以防止一般性腐蝕，延長使用壽命。
20）、清水箱內設有低水位傳感報警系統，無水時自動報警，防止水泵缺水損壞。
21）、側后部裝有機械式自動卷繞沖洗卷盤，配20m高壓軟管和不同角度的清洗槍，可用于清洗車身和其它設備和設施。
車輛可根據用戶需求加裝雪鏟，霧炮，電子炮等。實現一車多用
、在右掃盤及垃圾箱后部設置高清晰監視探頭，駕駛室內設置高清晰液晶顯示器，畫面可分別切換到右掃盤位置及垃圾箱后部位置，作業時，可對掃盤作業工況和整車作業質量進行監控。
、液壓系統齒輪泵采用國產優質泵，性能可靠，閥件的生產制作商是國際認定的專業液壓組件生產廠。
、在液壓系統中增設了一個手動泵，使系統在遇到特殊情況時，如輔助發動機無法正常工作，可借助手動泵完成垃圾傾倒及各液壓油缸的復位。具有防液壓滲漏功能。
、低壓水泵采用國內知名品牌，采用氣動球閥在駕駛室內控制，最大對沖寬度可達21米。
、掃盤刷臂內使用高性能工程塑料隔套，耐磨性好，免打黃油免維護，節省人力物力。
、雙層不銹鋼吸塵筒，便于吸塵筒長期磨損后的更換。
鄭重承諾：公司所售車輛，全國上戶無憂，如因我公司車輛問題不能上牌，上不了戶。全額退款，并賠償客戶損失。所有車型均采用原裝底盤，我公司對產品質量嚴格把關，產品售后由我公司負責到底。上裝部分免費保修一年，售后服務省內24小時到位，省外48小時到位處理，終身提供技術指導服務，配件成本供應，手工免費。
售后服務：底盤和上裝三包售后服務一年或三萬公里
付款方式：預付定金生產，提車前付清余款 分期付款（手續簡單）
分期付款：首付比率30%
運輸方式：來公司自提或公司物流部門代送車
維修服務方式
一、底盤部分由底盤駐全國服務站聯合保修，隨車均有底盤保修手冊、全國服務站聯系目錄等。
二、上裝部分由我公司承擔一年或三萬公里的免費上門維修。所有的上裝問題均由我公司直接與各廠車間協調派出人員上門維修。
三、對于偏遠地區不能及時上門維修的用戶，我們將在用戶附近授權專門維修點，在保修期內的所有維修費用均由我公司支付。
四、對于客戶自己能處理的小故障，我公司可以先支付維修費用，由客戶到喜歡的維修點處理解決。
